Arandelas elásticas onduladas de compresión
| Referencia | Auto cad | Db (mm) | D0 (mm) | Di (mm) | t (mm) | L0 (mm) | R (N/mm) | Pf (N) | Wx | Cantidad / Precio |
|---|---|---|---|---|---|---|---|---|---|---|
| W0386008 |  |
10 | 9.8 | 6.2 | 0.20 | 1.20 | 23.9 | 23.9 | 3 | |
| W0472008 | |
13 | 12.0 | 7.2 | 0.20 | 1.40 | 127.5 | 196.1 | 3 | |
| W0622006 | |
16 | 15.8 | 10.5 | 0.15 | 1.40 | 127.5 | 166.7 | 3 | |
| W0622012 | |
16 | 15.8 | 10.5 | 0.30 | 1.50 | 230.5 | 343.2 | 3 | |
| W0669012 | |
18 | 17.0 | 12.0 | 0.30 | 1.50 | 117.7 | 156.9 | 3 | |
| W0740012 | |
19 | 18.8 | 11.4 | 0.30 | 1.60 | 294.2 | 490.3 | 3 | |
| W0740008 | |
19 | 18.8 | 13.2 | 0.20 | 1.60 | 63.7 | 245.2 | 3 | |
| W0858012 | |
22 | 21.8 | 14.0 | 0.30 | 1.60 | 147.1 | 343.2 | 3 | |
| W0858008A | |
22 | 21.8 | 15.8 | 0.20 | 1.60 | 44.1 | 112.8 | 3 | |
| W0858008 | |
22 | 21.8 | 15.8 | 0.20 | 2.50 | 29.4 | 392.3 | 3 | |
| W0858010 | |
22 | 21.8 | 15.8 | 0.25 | 3.00 | 29.4 | 147.1 | 3 | |
| W0858012A | |
22 | 21.8 | 15.8 | 0.30 | 2.35 | 39.2 | 392.3 | 3 | |
| W0937008 | |
24 | 23.8 | 17.5 | 0.20 | 1.70 | 34.3 | 117.7 | 3 | |
| W0937012 | |
24 | 23.8 | 17.5 | 0.30 | 1.70 | 98.1 | 181.4 | 3 | |
| W1016012 | |
26 | 25.8 | 19.3 | 0.30 | 1.70 | 78.5 | 176.5 | 3 | |
| W1016020 | |
26 | 25.8 | 19.3 | 0.50 | 1.70 | 294.2 | 451.1 | 3 | |
| W1094012F | |
28 | 27.8 | 20.0 | 0.30 | 3.00 | 53.9 | 176.5 | 3 | |
| W1094012 | |
28 | 27.8 | 21.0 | 0.30 | 1.70 | 53.9 | 107.9 | 3 | |
| W1094020 | |
28 | 27.8 | 21.0 | 0.50 | 1.70 | 294.2 | 539.4 | 3 | |
| W1169008 | |
30 | 29.7 | 22.5 | 0.20 | 1.70 | 16.7 | 39.2 | 3 |
ARANDELAS ONDULADAS DE COMPRESION
Las arandelas onduladas de compresión se utilizan habitualmente en aplicaciones con fuerzas axiales en deflexiones medias. Estas arandelas proporcionan una altura libre y una fuerza mayores que las arandelas onduladas normales ( ver sección ). Durante la instalación inicial las arandelas de compresión sufrirán una pequeña pérdida de altura. Después del este montaje inicial la pérdida de altura es mínima.
MATERIAL
Acero al carbono según AISI 1070
ACABADO
Las arandelas disponibles en stock pueden suministrarse con acabado electromecánico o mecánico bajo pedido, un proceso que reduce la posibilidad de fisuras por hidrógeno.

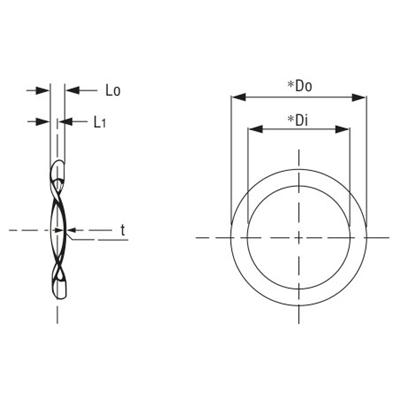

Leyenda
Db = Ball bearing Diameter
*Do = Outside Diameter
*Di = Inside Diameter
t = Thickness
Lo = Free Height (ref only)
L1 = Loaded height
R = N/mm
Pf = Load at flat (approx)
Wx = Number of waves
*Blank size before forming
